配電箱是所有用戶用電的總的一個電路分配箱。

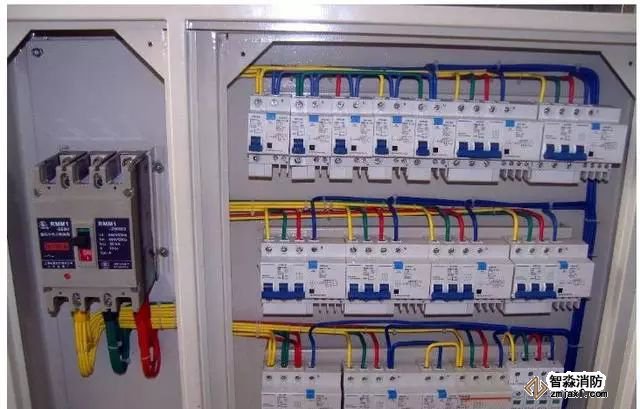

配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐贰?/p>

故障或不正常運行時借助保護電器切斷電路或報警。借測量?jī)x表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

電老虎網：國內最大的電氣產品銷售與服務B2B平臺——電老虎網（新三板創新層企業，新三板代碼：835192）電工課為您介紹總配電箱到分配電箱的接線方法。

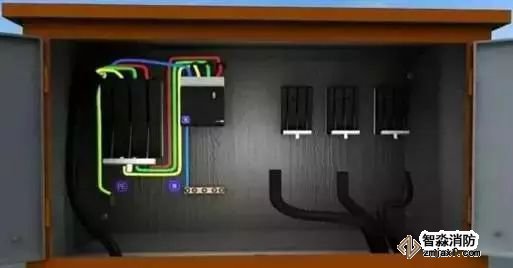

1、從總配電箱的分配電開關分別引出黃、綠、紅（A、B、C）三相線，淡藍色工作零線從工作零接線端引出，黃綠雙色PE保護零線從PE端子引出。

注意：總配電箱門與箱體間必須采用編織軟銅線可靠連接作保護接零，五線之間架設的安全距離。

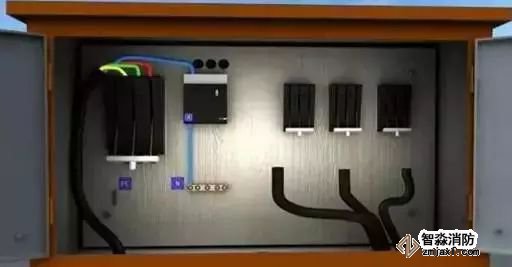

2、線路的黃、綠、紅三相線接入到二級分配電箱的總隔離開關上，淡藍色的N線接入到漏電保護器的N端上，通過漏保后接到工作零線端子板。

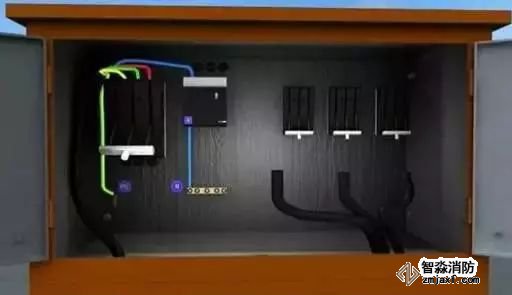

3、黃綠雙色的PE線接入到保護零端子板PE板上。

4、從二級分配電箱的總隔離開關引出三相線到漏電保護器。

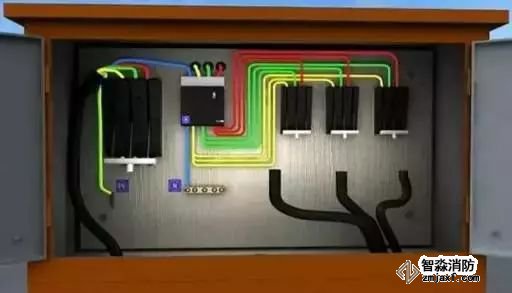

5、從漏電保護器接線端引出相線到分路隔離開關。

注意：PE線不能進入漏電保護器，因?yàn)榫€(xiàn)路末端漏電保護器動作會使前級漏電保護器跳閘造成大范圍停電。

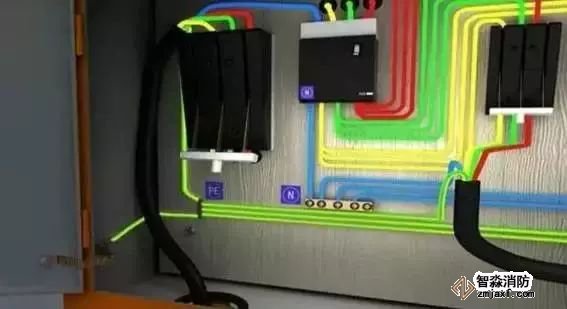

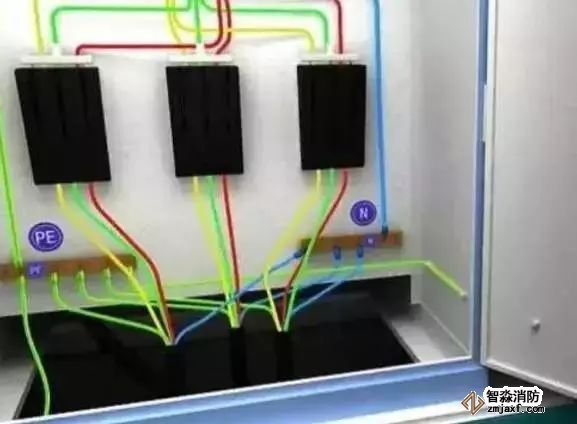

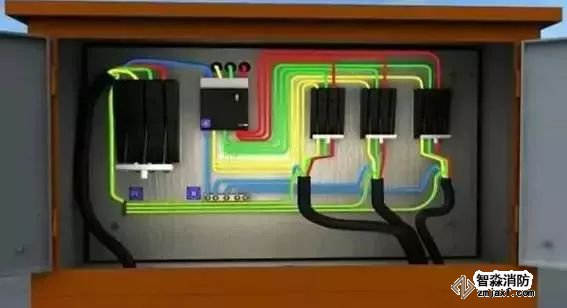

6、黃、綠、紅三相線分別從分配電箱的分路隔離開關引出，從N板接線端子引出淡藍色的工作零線，從PE板接線端子引出黃綠雙色保護零線。

注意：分配電箱門與箱體間必須采用編織軟銅線可靠連接作保護接零。
